1          产品概述

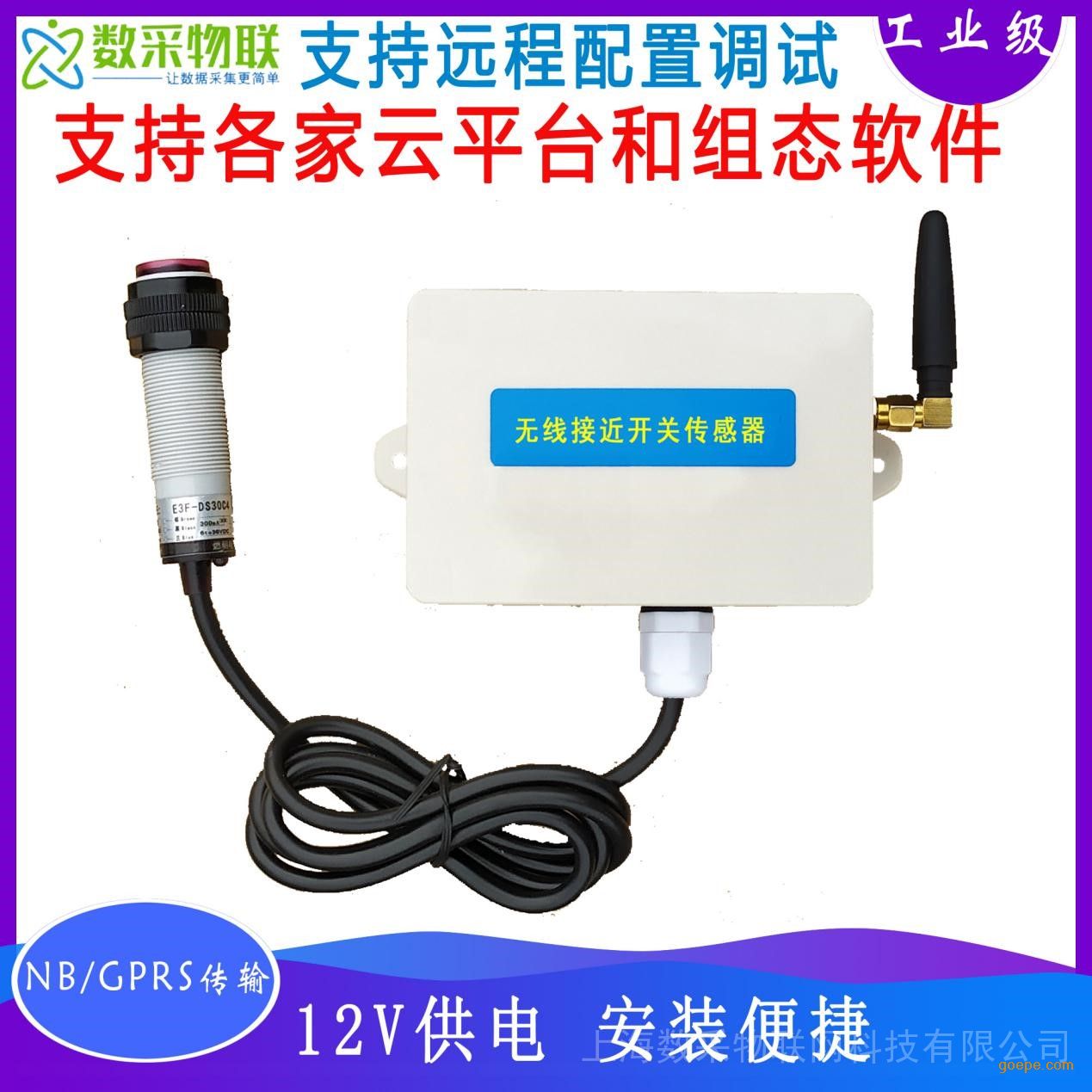

SC-GP-PS02是上海数采物联网科技有限公司研发的一款无线光电式接近开关传感器终端。可向指定平台服务器以无线方式定时上报数据。测量原理如下：利用被检测物对光束的遮挡或反射，由同步回路接通电路，从而检测物体的有无。物体不限于金属，所有能反射光线（或者对光线有遮挡作用）的物体均可以被检测。光电开关将输入电流在发射器上转换为光信号射出，接收器再根据接收到的光线的强弱或有无对目标物体进行探测。安防系统中常见的光电开关烟雾报警器，工业中经常用它来计数机械臂的运动次数。应用范围如机器人避障，流水线计数等。

终端采用GPRS/NB-IOT/Lora通信方式，克服现场特殊环境导致的无线通信遮挡，大大简化现场部署时间和降低施工费用。设备工作状态分为休眠、采集存储、激活上报三种状态，也可以设置为持续工作状态，适用于外接电源供电的场景。

2          产品特性

检测特性

检测距离：10~80cm可调

检测物体类别：透明或不透明物体

采集频率：1分钟~24小时，可设置

       电气特性

供电方式：电池供电/12V 直流/220V 交流

电池容量：3.6V*19Ah

待机功耗：小于10uA@3.6V

工作功耗：2~3mA@11V

发射功耗：150mA@11V

绝缘阻抗：>100MΩ(初/次级间)

       通信特性

天线类型：外置天线(可选内置天线)

传输方式：GPRS/NB-IOT

通信协议：UDP推送，可定制其他协议

数据转发：任意公网服务器

结构特性

材质：PC塑料（外壳）

主体防护等级：IP65

主体尺寸：101mm×69mm×39mm

探头尺寸： 长 65mm 直径18mm

主体安装方式：壁挂或螺丝紧固

探头安装方式：螺孔紧固

工作环境

温度-25°C～75°C，湿度0～95%（非冷凝）

存储环境

温度-30°C～90°C，湿度0～95%（非冷凝）

3          微功耗工作模式

终端通过间歇工作的方式实现省电的效果，设备大部分时间处于待机状态， 仅有极小一部分电路继续工作以保持在微功耗的状态。这部分电路会保证系统时间的正确运行以及下次激活时间的正确记录。

设备每日的功耗计算：每日工作状态分为：待机状态和工作状态（唤醒采集数据并通过GPRS/NB-IOT方式上传数据），分别对应不同状态的功耗数据。

3.1     间隔时间模式：

间隔时间模式是指由用户指定一定的间隔时间进行采样，并且在采样几次后进行上报。 该间隔时间应大于1分钟。比如，某用户需要每 10 分钟采集一次数据，在采集 6 次后进行上报，则以下两个参数可以分别设置为，采样间隔（M）：10，采样 N 次上报：6。

3.2     整点模式

  整点时间模式类似闹钟的工作原理，是针对时钟的 0 点至 23 点整时工作进行设置。“采样时间”和“上报时间”按照整点时间从左到右依次代表 23 点至 0 点。

3.3     持续工作模式

  在外接12V电源情况下，可设置设备不休眠，一直处于工作状态。

4          产品核心优势

u  自带电池，无需布线

u  安装简单，快速部署，助力物联网项目快速落地

u  支持任意物联网云平台，提供数据对接

u  非侵入式测量，不影响设备正常工作

u  支持远程配置，*大限度减少现场维护成本

5          通信协议

5.1     协议解析说明

默认UDP推送方式，用户接收数据需提供云端服务器公网IP地址和端口号。

数据报文示例：

8677260309944971#0#

报文解释：

5.2     协议接收测试

可采用网络调试助手（net assistant）进行接收测试。如下图。

如果接收数据乱码或异常，也可以采用网络调试助手进行发送测试。设置好远程主机IP端口，以ASIC方式发送数据，模拟传感器的数据发送。

5.3     协议定制

如需定制其他对接协议，如MQTT、HTTP、对接组态软件等，可联系业务人员沟通。
