数采物联微功耗耐高温NB-IOT无线温度压力传感器
详细信息
| | 品牌：数采物联 | | 加工定制：是 | | 型号：SC-LP-PTNB | |
1产品概述
SC-LP-PTNB是上海数采物联网科技有限公司研发的一款耐高温无线温度压力传感器终端。主要应用于高温管道测温测压力。可向指定平台服务器以无线方式定时上报数据。
终端采用GPRS/NB-IOT/LoRa通信方式，克服现场特殊环境导致的无线通信遮挡，大大简化现场部署时间和降低施工费用。设备工作状态分为休眠、采集存储、激活上报三种状态。
2订货规格与选型
| 型号 |
特点说明 |
SC-LP-PTNB
SC-LP-PTLoRa |
电池供电，适合采集频率低，外接电源困难的场合。NB-IOT/LoRa传输方式。 |
3服务理念
我司郑重承诺:
您购买的不仅仅是产品，还有细致、周到的技术支持服务！！！( =^_^= )
本产品，现场只需普通工人接电安装即可! 无需调试！
我们免费提供远程指导，远程配置调试服务，将数据发送至用户指定的云平台。
免费提供物联网方案咨询服务！
4产品特性
4.1采集特性
采集类型：压力、温度
量程：0-2.5mpa、-50-500℃（可定制其他量程）
采集频率：1分钟~24小时，支持远程配置
精度等级：±2%
*大输入：100%(连续)/150%(1分钟)
4.2电气特性
供电方式：电池供电/12V
电池容量：3.6V*19Ah
待机功耗：小于5uA@3.6V
工作功耗：2~3mA@3.6V
发射功耗：50~100mA@3.6VV
4.3通信特性
天线类型：内置天线
传输方式：4G/NB-IOT/LoRa
通信协议：mqtt/http post 主动推送
数据转发：任意公网服务器
数据上报方式：1、采集温度及压力波动≥设定值时上报；2、按设定间隔上报当前测量值
4.4结构特性
材质：PC塑料（外壳）
主体防护等级：IP65
主体尺寸：120mm×78mm×50mm
互感器探头结构：螺纹式
主体安装方式：壁挂或螺丝紧固
互感器探头安装方式：插入式安装
4.5工作环境
温度-25°C～75°C，湿度0～95%（非冷凝）
5微功耗工作模式
无线温度压力传感器终端通过间歇工作的方式实现省电的效果设备大部分时间处于待机状态， 仅有极小一部分电路继续工作以保持在微功耗的状态。这部分电路会保证系统时间的正确运行以及下次激活时间的正确记录。
设备每日的功耗计算：每日工作状态分为：待机状态和工作状态（唤醒采集数据并通过4G/NB-IOT方式上传数据），分别对应不同状态的功耗数据
6产品核心优势
- 自带电池，无需布线
- 安装简单，快速部署，助力物联网项目快速落地
- 支持任意物联网云平台，提供数据对接
- 整机防水防潮设计，满足恶劣环境下工作需求
- 支持远程配置，*大限度减少现场维护成本
7数据上报通信协议
7.1协议解析说明
HTTP post推送方式，用户接收数据需提供http接收数据网址。
JSON格式数据报文示例：
{"serviceId":"UpdataToDev","serviceData":"{\"VoltageCur\":372,\"TmpWidth\":30,\"TimePeriod\":20,\"MinCntSet\":12,\"IntData3\":877,\"IntData2\":0,\"IntData1\":140,\"InfoId\":1,\"ICCID\":\"1120288018165436\",\"Extend2\":251,\"Extend1\":17}"}
报文解析：
{
"VoltageCur": 372,//电池电压, 372代表3.72V
"TmpWidth": 30,//用于设置温度回差，单位 0.1 ℃，比如设置 30为 3℃，电流变化超过 3℃上报数据
"TimePeriod": 20,//采集周期，采集周期的范围可设 1-255s，每隔固定T 采集一次
"MinCntSet": 12,//强制上传时间，单位 5min，默认 48 即 48*5=240min=4 小时（有一定误差）
"IntData3": -9999,//保留数据字段，无效
"IntData2": 0,//压力值，相对压力，0即为普通环境下压力大小
"IntData1": 140,//温度值，单位0.1℃，比如显示140为14℃
"InfoId": 1,//保留字段，固定为1
"ICCID": "1120288018165436",//ID号
"Extend2": 251,//代表传感器累计上报次数
"Extend1": 17 //信号强度
}
7.2协议对接测试
可以采用 postman 调试。
7.3协议定制
如需定制其他对接协议，如MQTT、对接组态软件等，可联系业务人员沟通。
8平台对接
8.1平台数据展示
产品出厂可选择连接我司指定开放工业物联网平台，平台界面如下：

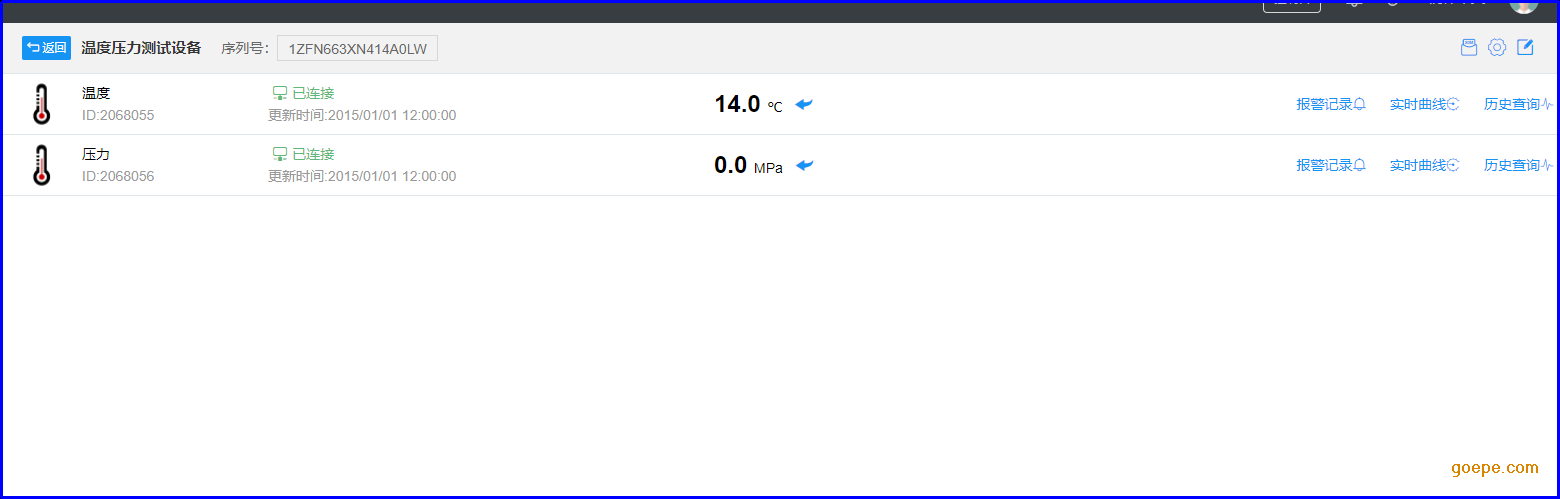

电脑端浏览器界面

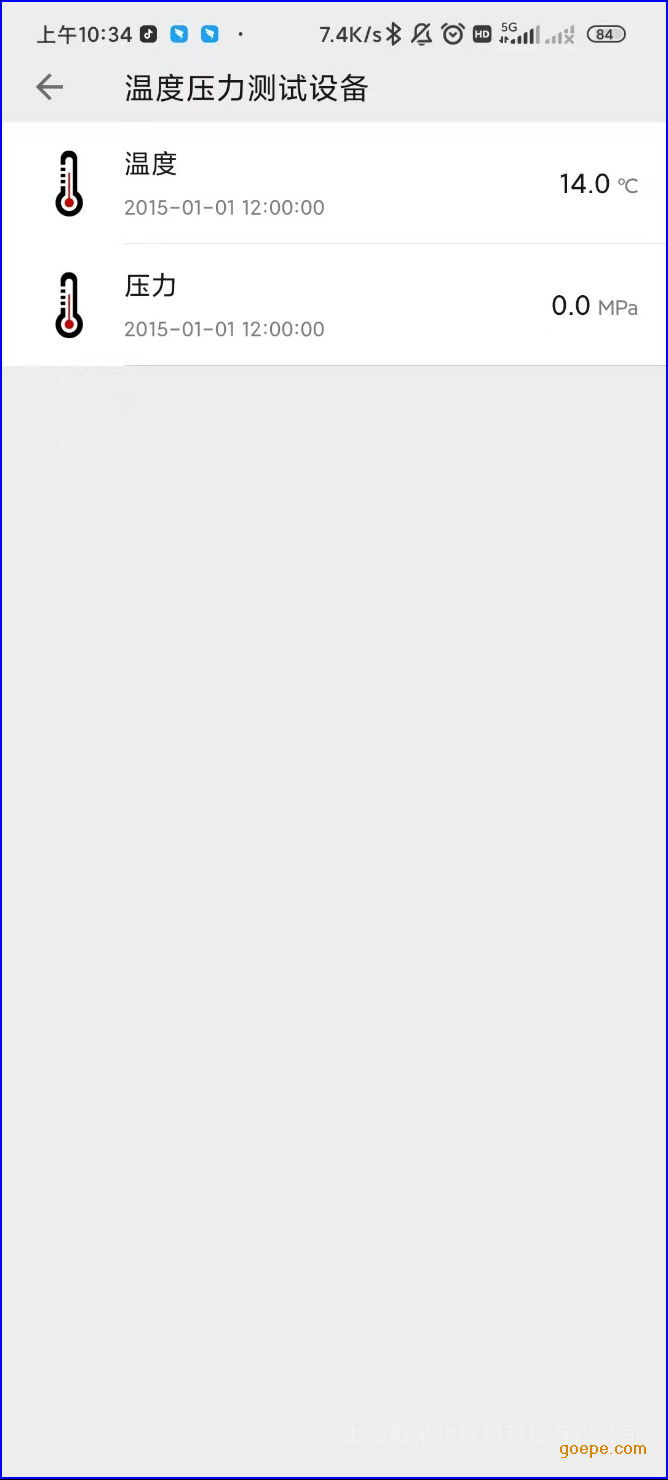

手机端微信访问界面
8.2用户指定平台
默认连接至电信物联网平台。其他平台可定制。
9应用案例

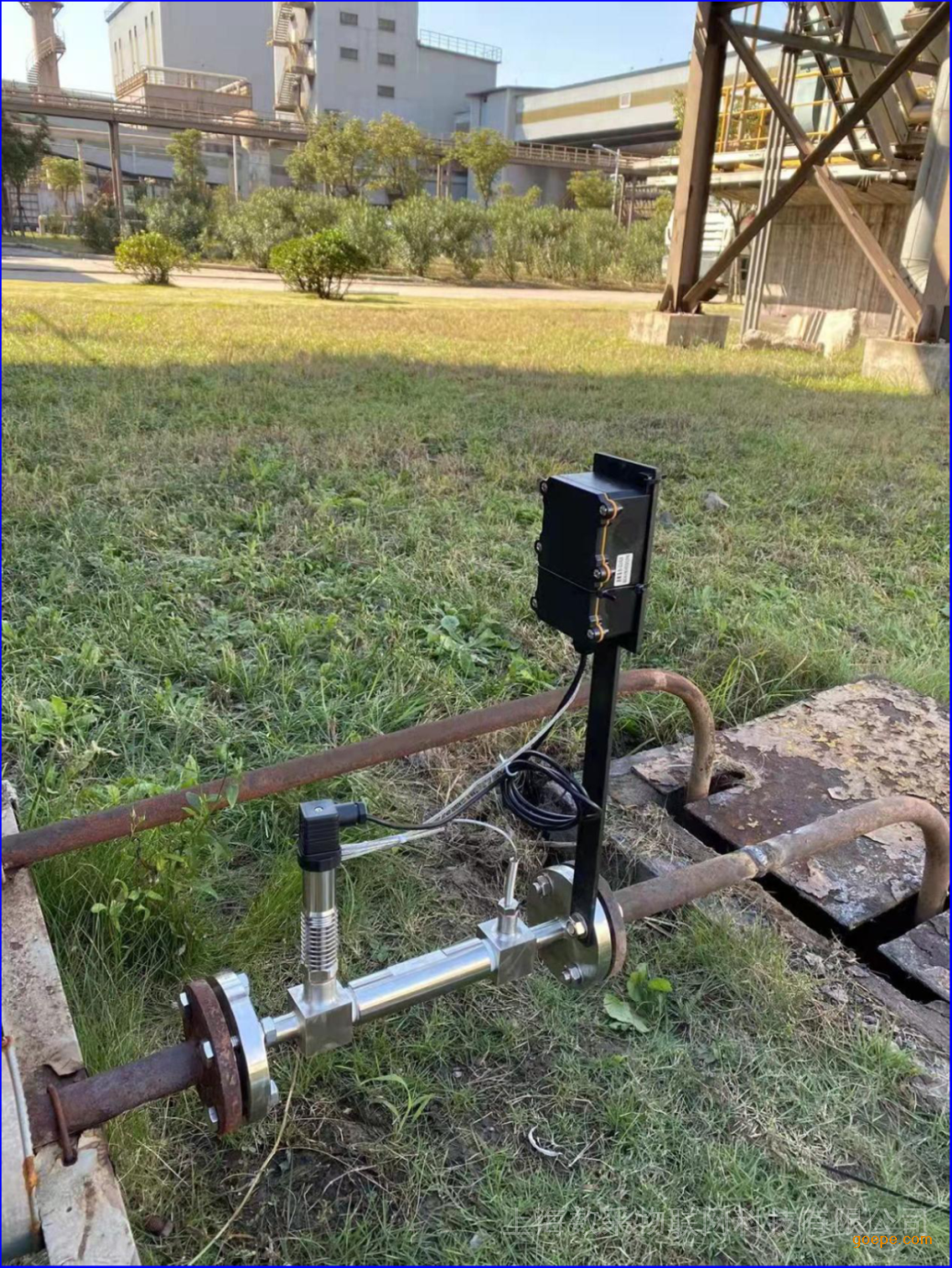

通过监测压力和温度的变化，监测蒸汽管道是否泄漏。在泄漏位置附近，压力和温度会明显降低。
10注意事项
- 本产品内置SIM卡，每年流量费根据上报数据频率约10~20元。
