数采物联NB-IOT微功耗无线倾角传感器 DAQ-LP-IL02
详细信息
| | 品牌：数采物联 | | 型号：DAQ-LP-IL02 | | 加工定制：否 | |
| | 制作工艺：集成 | | 输出信号：数字型 | | | |
1产品概述
DAQ-LP-IL02是上海数采物联网科技有限公司推出的一款基于GPRS的无线三轴倾角传感变送器。测量范围0~180度。本产品广泛应用于角度测量，高空机械作业平台监控，大坝、桥梁，倾角姿态记录，弯曲控制等领域。
传感器终端支持采用NB-IOT通信方式，能够克服现场特殊环境导致的无线通信遮挡，大大简化现场部署时间和降低施工费用。
2订货规格与选型
| 型号 |
特点说明 |
| DAQ-LP-IL02 |
NB-IOT通信，长寿命锂电池供电，适合采集频率低，外接电源困难的场合。 |
3服务理念
我司郑重承诺:
您购买的不仅仅是产品，还有细致、周到的技术支持服务！！！( =^_^= )
本产品，现场只需普通工人接电安装即可! 无需调试！
我们免费提供远程指导，远程配置调试服务，将数据发送至用户指定的云平台。
免费提供物联网方案咨询服务！
4产品特性
4.1倾角测量特性
采集类型：倾角
量程：0-180°度
分辨率：0.01度
采集频率：角度变化不超过阈值时一天一次，角度变化超过阈值自动上报
4.2电气特性
供电方式：电池供电
电池电压：3.6V
电池容量：4000MAh
电池续航：5~7年
4.3通信特性
无线传输方式：NB-IOT
通信协议：HTTP推送,可定制其他协议
定位：GPS+北斗定位。
4.4结构特性
材质：PC塑料（外壳）
主体防护等级：IP68 防潮、防水、防腐蚀、防撞击
主体尺寸：110x85x40mm
主体安装方式：表面粘贴或螺丝紧固
4.5工作环境
环境温度-30 ～ 80℃
5微功耗工作模式
无线倾角采集终端通过间歇工作的方式实现省电的效果，设备大部分时间处于待机状态， 仅有极小一部分电路继续工作以保持在微功耗的状态。这部分电路会保证系统时间的正确运行以及下次激活时间的正确记录。
设备每日的功耗计算：每日工作状态分为：待机状态和工作状态（唤醒采集数据并通NB-IOT方式上传数据），分别对应不同状态的功耗数据。
6产品核心优势
- 自带电池，无需布线
- 安装简单，快速部署，助力物联网项目快速落地
- 支持任意物联网云平台，提供数据对接
- 非侵入式测量，不影响设备正常工作
- 整机防水防潮设计，满足恶劣环境下工作需求
- 支持远程配置，*大限度减少现场维护成本
7数据上报通信协议
7.1协议解析说明
HTTP post推送方式，用户接收数据需提供http接收数据网址。
JSON格式数据报文示例：
{VER:M01,IMSI:460047215203311,CSQ:00,CT:48,ERR:00,SRC:0A,angle:618,x:0.00,y:0.00,z:-1.00,lat:2246.39184570N,lon:11354.896484E,SW:12.35m,SJ:1,BT:4.84,TM:680091,AD1:104,AD2:73,T0:-15}
数据包由一对大括号开始和结尾。
由逗号分隔元素，每个元素都由两部分组成，冒号前值类型，冒号后为值。
部分报文解析：
{
"VER": M01,//软件版本
"IMSI": 460047215203311,设备sim卡号
"CSQ": 00,//信号强度（0-13弱，14-20中，大于20强）
"CT": 48,//每天正常上传多少次（48:24/48=0.5 半小时一次）
"angle": 618,//角度*10（相对于水平值）
"BT": 4.84,//电池电压（小于3伏都快没电了）
"lat": 2246.39184570N,//纬度(ddmm.mmmmN/S)
"lon": 11354.896484E,//经度(dddmm.mmmmE/W)
}
7.2协议定制
如需定制其他对接协议，如MQTT、对接组态软件等，可联系业务人员沟通。

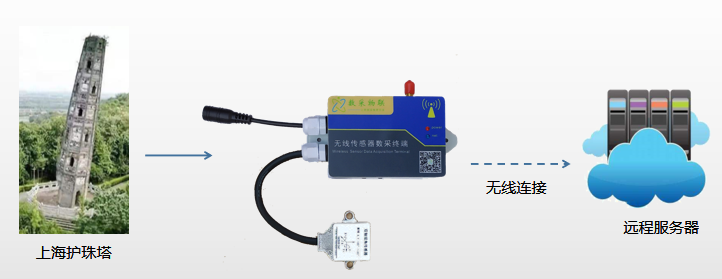

8应用案例
大型结构件倾斜监测
9注意事项

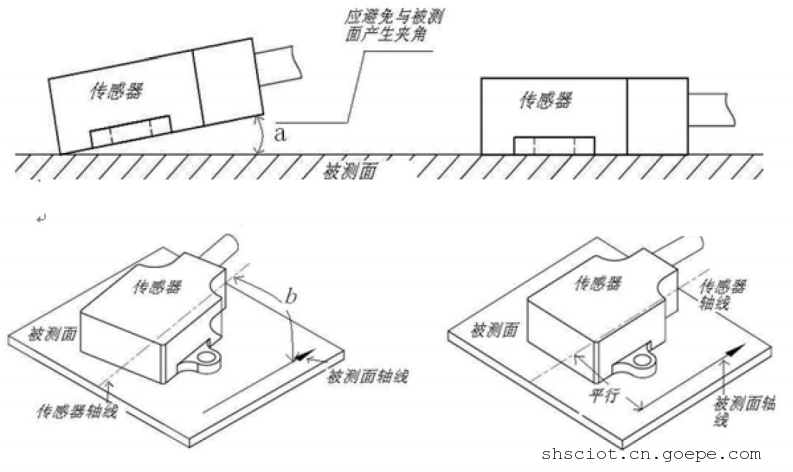

安装传感器时，不正确的安装将导致测量误差增大，要保证两面和两线的正确安装。
两面指传感器安装面与被测物体安装面完全紧靠(被测物体的安装面要尽可能水平)，不能有夹角产生（如下图的角a），正确的安装方式如B图。
两线指传感器轴线与被测面轴线平行，两轴线不能有夹角产生（如C图中的角b），正确的安装方式如D图。
大型结构件倾斜监测
